ESS+儲能一體機是基于UP系列雙向儲能逆變器打造的一體化能源解決方案。ESS+提供了一種經濟、自給自足的解決方案,使用戶實現電能 的 高效率利用,提高用電經濟性。ESS+內置UP雙向儲能逆變模塊、磷酸鐵鋰儲能電池包、MPPT太陽能控制器等模塊。可用于光伏離網儲能、峰谷 電價套利、UPS 備電等場合,滿足客戶多種場景下的應用需求。
產品特性:
內置能量管理系統,支持電網、電池與太陽能混合供電,實現電能的高效利用
? 市電故障10ms內切換為離網模式,為重要負載供電
? 優先使用太陽能供電,電池供電與電網供電優先級可設定
? 獨特的智能負載應用程序,具備電網調峰功能
? 48VDC系統,內置隔離型逆變器模塊
? 可以自定義多種使用模式:并網、離網、并網備份(備用電源)
? 可用于單相電系統/兩相電系統/三相電系統(定制機型)
? 支持通過HMI監控/設置機器參數
? 高效并離網交互式逆變器,效率94%,滿載情況下THD≤5%

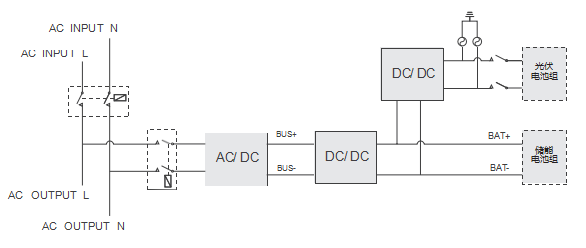

技術拓?fù)?
工作模式:

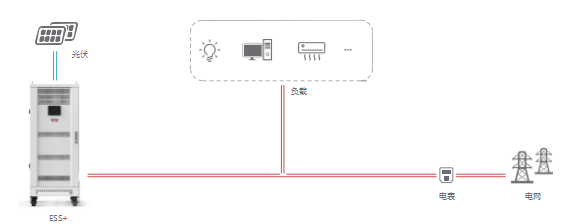

ESS+儲能一體機具有快速高效的處理芯片,能實現電能的雙向控制,智能化控制,達到能源的高度自主控制。其內置的能量管理系統會根據市電、電池狀態及光伏發電狀態智能調控充放電邏輯,根據峰谷電價時間自主設置充放電時間后可以達到谷電峰用,削峰填谷的作用。也 可以搭配光伏發電系統,實現能源的自發自用,自給自足。還可作為后備電源,在市電故障時為重要負載提供電能。
光伏優先模式
優先使用光伏能量,光伏能量不足時由電網或電池補充。光伏能量過剩時,通過電池儲存, 或饋電到電網。達到 自發自用,余電上網,實現光伏能量的最大利用率。
預約使能模式
利用電池的能量?jī)?chǔ)存功能,在電價較低的時段存儲電能,在電價較高的時段釋放電能(電池放電時不影響市電供 電),可為峰谷電價差較大的地區的用戶減少用電成本。
離網用電模式
在市電發生故障斷電,或無電網的情況下,逆變器切換到離網模式。太陽能繼續發電,為負載提供不間斷的電力 供應,剩余的光伏能量將由電池儲存。
產品參數:
ESS+系列儲能一體機參數
型號 | ESS5048E200 |
電池 | |
電池類型 | 磷酸鐵鋰電池 |
額定電壓 | 51.2Vdc |
額定容量 | 200AH |
額定能量 | 10.24KWH |
電池配置 | 5. 12KWH (16串1并)*2PCS |
單體電芯規格 | 3.2V100AH |
額定工作電壓范圍 | 40~56Vdc |
推薦工作電壓范圍 | 46~54Vdc |
額定充電電流 | 100A |
推薦充電電流 | ≤100A |
PV直流輸入 (選配) | |
額定輸入功率 | 3kW |
額定輸入電壓 | 60~200V |
最大輸入電壓 | 200V |
啟動電壓 | 75V |
MPPT工作電壓范圍 | 75~170V |
最大輸入電流 | 60A |
MPPT數量/ 最大輸入組串路數 | 1 |
光伏組件利用率 | ≥99.6% |
交流輸出 (離網模式) | |
額定輸出功率 | 5000W |
最大輸出功率 | 5500W |
離網切換時間 | <10ms |
額定輸出電壓 | 230V |
額定頻率 | 50Hz |
額定輸出電流 | 22.7A |
輸出波形 | 純正弦波 |
總電壓諧波畸變率 (THDu) | 全線性負載下<3% |
空載損耗 | <50W |
交流輸出 (并網模式) | |
額定功率 | 5000W |
最大輸出功率 | 5500W |
額定電壓 (范圍) | 230V (177~267V/90~267V ) |
額定頻率 (范圍) | 50Hz/60Hz (47Hz~55Hz/57Hz ~65Hz ) |
額定輸出電流 | 22.7A |
功率因數 | >0.95 |
總電流諧波畸變率 (THDi) | <5% |
效率 | |
最高效率 | 94% |
保護 | |
孤島保護 | 具備 |
光伏防反接保護 | 具備 |
絕緣阻抗監測保護 | 具備 |
輸出過流保護 | 具備 |
輸出過壓保護 | 具備 |
過溫保護 | 具備 |
過載保護 | 具備 |
基本參數 | |
顯示方式 | LED+LCD |
通訊方式 | RS485/CAN |
產品尺寸 (W*H*D) | 1484*557*784mm |
產品重量 | 130KG |
安裝方式 | 落地式 |
系統拓?fù)?/span> | 變壓器隔離 |
工作環境溫度 | ﹣ 20~60 ℃(散熱器85℃降額) |
工作環境濕度 | 0%~95%( 設備表面無冷凝) |
冷卻方式 | 智能風冷 |
防護等級 | IP20 |
最高工作海拔 | 2000m(2000m 以上需降額使用) |
保修 | 一年 |
