復合開關雖然能夠?qū)崿F(xiàn)過零投切，但受到其內部器件設計的限制，其不能適應負荷快速變化的場合例如電焊機，軋鋼機，橡膠密煉機等，針對這一缺點，我們?cè)O(shè)計了 FEDTD series可控硅晶閘管開關。FEDTD series可控硅晶閘管開關是一種能夠?qū)﹄娏Σ⒙?lián)電容器進行快速投切的電子型功率器件模塊，其電氣結構主要由大功率反并聯晶閘管模塊、隔離電路、觸發電路、同步電路、保護電路及驅動電路組成，本開關動態響應時間≤20毫秒，響應速度極快，投切無涌流，是無功功率TSC動態補償裝置用投切電容器組的理想器件。

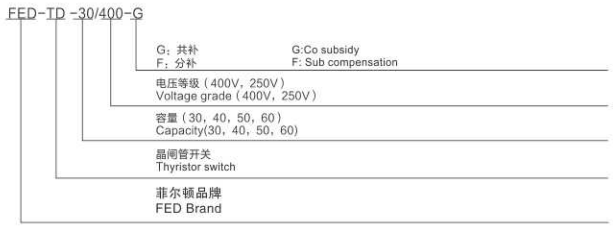

型號說明
技術參數
■ 控制輸入：DC8-18V
■ 供電電壓：Un400V50Hz/60H
■ 控制容量：三相最大60kvar，
■ 單相最大15kvar
■ 從控制輸入到主電路的
■ 爬電距離：大于6mm
■ 最大耐壓:4Un
■ 最大耐流:3n
產品亮點
■ 動態響應時間：≤20毫秒
■ 實現過零投切，投入涌流≤2倍額定電流，延長電容器使用壽命。
■ 能適應負荷快速變化的場合例如點焊機，軋鋼機，橡膠密煉機等。
■ 保護功能：缺相保護，過溫保護。
■ 控制信號輸入端采用光電隔離，更安全。
■ 分補型是A、B、C三相一體，配備各相的控制端。
■ 可頻繁投切
■ 內置冷卻風扇，自動控制風扇啟停
